在造紙行業中非金屬礦物以及其超細加工和改性產品的應用，不但可以降低造紙成本，也可改善紙張性能，甚至有時能賦予紙張新的功能。在經濟逐漸轉型向高科技領域的大背景下，非金屬礦物的應用將逐步向超細化、功能化、高性能和復合化方向發展，改性非金屬礦物材料產品將不斷產生，應用于造紙行業將不斷完善。

下面飛秒小編為大家介紹幾種典型的非金屬礦物填料

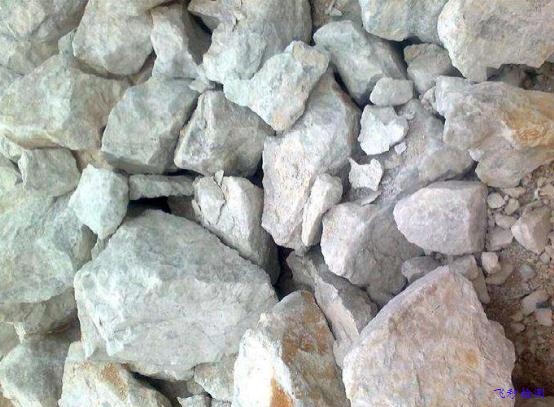

1、碳酸鈣

碳酸鈣應用于造紙行業中具有諸多優點，如具有較高的白度、透氣性強、磨蝕性低、松厚性和耐久性好、增強了紙張的柔軟性和不透明度、提高了油墨的吸收性能等。

碳酸鈣分為輕質碳酸鈣和重質碳酸鈣。其中，輕質碳酸鈣是用化學加工方法沉淀制得；重質碳酸鈣是用機械方法直接粉碎天然方解石、白堊和石灰石等制得。碳酸鈣是造紙工業的重要傳統填料之一，未經改性處理的碳酸鈣與紙漿纖維的相容性和結合力差，留著率低，容易造成材料界面缺陷，降低紙張的機械強度。

重質碳酸鈣填料主要用于除卷煙紙、過濾紙和特種低定量信息用紙外的印刷紙、廣告用紙、辦公用紙、書寫紙等。輕質碳酸鈣的質量比重質碳酸鈣更好，它的粒子細、多孔、粒徑分布窄，具有粒度細、白度高、價格低、起泡性低和印刷適應性好等優點，非常適合用做造紙填料，可以基本滿足紙張印刷和光學性能要求，故有些高檔紙中填料開始使用輕質碳酸鈣。

2、高嶺土

高嶺土在造紙工業中主要應用于造紙填料和表面涂布的顏料，其特性對造紙生產可操作性及成紙質量有很大的影響。

高嶺土族礦物有珍珠石、迪開石、高嶺石和埃洛石四種。其中，珍珠石很少出現，僅偶見于酸性凝灰巖蝕變形成的高嶺土中。珍珠石、迪開石和高嶺石的化學分子式均為Al4[Si4O10](OH)8，它們是一種多變體。埃洛石則是一種含層間水的高嶺石，成分為Al4[Si4O10](OH)8·2~4H2O。不同礦床中的高嶺土成分差異很大，一般高嶺土的化學成分為：SiO243%~77%，Al2O316%~39%，Fe2O30.06%~3.15%，TiO20.03%~0.7%，K2O+Na2O0.01%~7%，燒失量2.50%~18%。高嶺土通常為致密塊狀、土狀或角礫狀，顏色呈白色，具有可塑性和黏結性、高耐火度和燒結度、良好的化學穩定性和絕緣性。

3、滑石

滑石是造紙工業最傳統的礦物粉體之一，主要用于造紙填料，少量用于造紙樹脂（黏性物）控制劑和涂料顏料。滑石能使紙張光滑、加重、增強對印刷油墨和顏料的吸附能力。經超細加工后，滑石粉還具有良好的吸附性和覆蓋性。

滑石是一種層狀結構硅酸鹽礦物，化學分子式為Mg3[Si4O10](OH)2，其理論化學組成為：SiO263.47%，MgO31.68%，H2O4.75%。滑石屬于一種變質礦物，由鎂的巖石在富含硅的高溫熱液作用下，漸變為水合硅酸鎂。滑石是目前已知最軟的硅酸鹽礦物，硬度為1，機械加工性能好。原礦呈葉片狀或致密塊狀集合體，顏色一般為白色，微帶淺黃、淺褐色，珍珠光澤，具有良好的潤滑性、耐火性、抗酸堿性、電絕緣性和化學穩定性，密度為2.7~2.8g/cm3。

4、硅灰石

硅灰石粉體白度較高，界面性能和吸附性能好，與紙漿纖維交織，形成網狀結構，主要用于造紙工業中的填料，同時還可以部分代替植物纖維作為造紙原料使用。硅灰石改性方法主要有物理法和化學法。

硅灰石是一種三斜鏈狀偏硅酸鹽礦物，集合體呈片狀、放射狀和纖維狀。硅灰石的化學分子式為Ca3Si3O9，其理論化學組成為：CaO48.3%，SiO251.7%，其中Ca有時被Fe、Mn、Mg等離子部分置換而呈類質同象體。硅灰石的顏色白中帶灰，玻璃-珍珠光澤，硬度為4.5~5.0，密度為2.78~2.91g/cm3，熱膨脹系數6.5×10-6K-1，吸濕性＜4%，熔點1544℃，與鹽酸加熱煮沸后可產生絮狀硅膠，燒失量低，有良好的助熔性、熱穩定性和化學穩定性。

5、膨潤土

膨潤土作為一種水解膨脹性黏性礦物，通常作為造紙工業中的助濾劑和造紙污水處理吸附劑使用。

膨潤土是一種主要由蒙脫石組成的黏土，具有典型的片層結構。其化學分子式為(1/2Ca,Na)0.7(Al,Mg,Fe)4(Si,Al)8O20(OH)4·nH2O，其中Ca2+，Na+為可交換的陽離子。膨潤土的主要化學成分為SiO2、Al2O3和H2O，其次為FeO、Fe2O3、CaO和Na2O等。膨潤土原礦中，除蒙脫石外，還常伴有云母、沸石、石英和有機質等雜質，顏色呈白色、灰色、淡綠色和粉紅色，具有極強的吸水性、分散性、懸浮性、電負性、陽離子交換性、黏結性和耐火性。

6、硅藻土

硅藻土在造紙領域的應用廣泛，用作阻燃吸音紙（板）填料、油封紙（板）填料、卷煙紙填料、過濾紙（板）填充劑、除臭紙填充劑、吸水保鮮包裝填料和裝飾紙填料等。

硅藻土是一種以硅藻遺骸組成的巖石，硅藻含量大于80%，SiO2含量大于75%。硅藻土化學分子式為SiO2·nH2O，礦物成分主要由蛋白石及其變種組成，常伴有黏土類礦物(高嶺石、水云母、蒙脫石等)和碎屑類礦物(石英、長石和碳酸鹽等)。

硅藻土原礦顏色呈白色、灰白色、灰綠色、淺黃色或褐色，土狀塊體，多孔，孔徑7~160nm，孔隙度達65%~92%。礦物質輕而軟，硬度4.5~5.0，易研磨粉碎，具有極強吸附能力和釋放負離子特性，密度1.9~2.3g/cm3，堆積密度0.32~0.85g/cm3，比表面積19~65m2/g，孔隙體積為0.45~0.98cm3/g。

飛秒檢測檢測是中國未知成分分析領域的領導者，與多加企業及教育機構進行合作，已具備未知物成分分析領域的豐富經驗。公司擁有核磁NMR、FTIR紅外、GC-MS、X熒光分析等現代化先進分析檢測儀器，對物質進行精準化檢測，含量在0.03%以上的物質，力保90%以上的成功率！
