SBS熱塑性彈性是苯乙烯一丁二烯一苯乙烯三嵌段共聚物，又稱塑性丁苯橡膠，它既有聚苯乙烯(PS)的溶解性和熱塑料，又有順丁橡膠(PB)的柔韌性和回彈性，具熱塑性塑料和硫化橡膠的雙重特性。國外早已將SBS用于制備膠粘劑，近些年國內(nèi)對于SBS類膠粘劑的研究也十分活躍，市場上也能看到以SBS為主料的家用膠粘復(fù)膜膠。但這些產(chǎn)品看來都會有一定的有害溶劑。我們經(jīng)過市場考察和資料查詢決定研制一種無苯、無毒、無污染，又能滿足用戶需要的SBS家用裝修膠。

制備試驗研究

  膠粘劑的制備

控制反應(yīng)釜中溫度10℃一20℃之間，按重量比將汽油，松節(jié)油、SBS加入反應(yīng)釜攪拌潤濕狀態(tài)后，加入硬脂酸，松香、SBS磁性促進(jìn)劑、古馬龍樹脂攪拌均得第一組分，將抗老劑溶于已烷中為第二組分，然后將第一組分和第二組分混合攪拌均勻得到成品。抗老劑1010在120#汽油溶解性弱，先在己烷中溶解，以縮短溶解時間。

測試方法

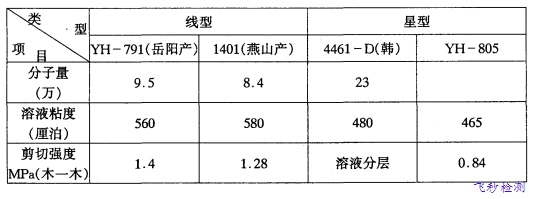

SBS彈性體是SBS膠粘劑的主體材料，它有各種的不同的牌號，其間的不同主要體現(xiàn)在S／B嵌段比，分子量和分子構(gòu)型三參數(shù)上，我們選定市場上幾種SBS做對照，其結(jié)果如下表1。

上述實驗其它配料：溶劑、抗老荊、增粘劑相同，按9．5％的SBS配制情況下測定的數(shù)據(jù)，從上表中可以看出星型SBS不適宜用于生產(chǎn)裝修膠粘型，791的苯乙烯(s)廠r二烯(B)相對含量 為40／60，1401(燕LIJ產(chǎn))30／70。前者為優(yōu)，從分子量大小方面來考慮，星型的SBS分子量太大，太大浸潤能力不好，溶液容易分層。

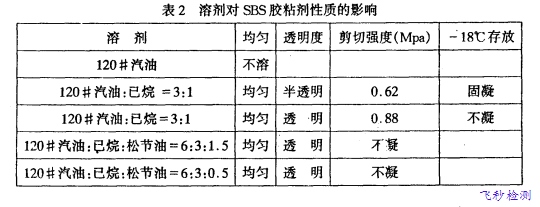

SBS膠粘劑主要由熱塑性彈性體SBS，增粘樹脂，防老劑和溶劑組成，其中SBS和增粘劑可混以認(rèn)為是無毒的，我們選用防老劑1010用量僅 0．5％，且不易揮發(fā)，不足以為成為SBS膠的毒源。要使產(chǎn)品成為綠色產(chǎn)品，關(guān)鍵是在溶劑的選擇上。根據(jù)高分子溶液熱力學(xué)理論，8值相近則相溶(8為溶解度參數(shù))躚阿91的8值為8．7，因此 8值在8．0一lO之間的溶劑體系都對SBS溶懈。 綜合考察溶解性、毒性、干燥速度、經(jīng)濟(jì)比、膠液 性能等，我們選擇120#汽油，已烷，松節(jié)油三元體系，其比例為：6：3：O．5。

實驗中發(fā)現(xiàn)松節(jié)油的加量合適，一方面能改進(jìn)涂布性能，同時調(diào)節(jié)溶解系數(shù)值8，使溶解性解增加，增強(qiáng)了剪切強(qiáng)度。但如果加量過多則干燥時間太慢、不干、反而強(qiáng)度下降。

若只加入SBS做出來的膠液粘接強(qiáng)度很低，因要使膠液具有實際用途，很關(guān)鍵措施是加入其綜增粘樹脂。由于SBS為嵌段結(jié)構(gòu)、分子兩端為是塑料性能的聚苯乙烯(PS)。相中問為呈橡膠彈性的聚丁二烯(PB)相，兩相不相容，微觀上形成兩相 體系。我們認(rèn)為不同的嵌段可以用不同的樹脂 來充填，使之相容，增粘樹脂的使用品種有很多，如萜烯樹脂，石油樹脂、松香、210樹脂、古馬龍 樹脂等，從大量的實驗數(shù)據(jù)看出，混合樹脂比使用單一樹脂經(jīng)濟(jì)效果好。

通過以上工作，完成了該膠粘劑的配方分析。確定最后使用配方，SBSl00Phr古馬龍2040Phr、松香40Phr、抗老劑1Phr、促進(jìn)劑5Phr、增塑荊0．5Phr、混合溶劑740Phr。拉伸剪切強(qiáng)度Mpal.03，無苯類物質(zhì)檢出，粘度550cp。飛秒檢測認(rèn)為產(chǎn)品性能優(yōu)越，同時是無毒，無苯，無污染的綠色環(huán)保產(chǎn)品。
